Midea VC Max sistema VRF a scarico superiore e solo raffreddamento
Ridefinire la semplicità nel raffreddamento commerciale
Quando i requisiti di un edificio si concentrano esclusivamente sul raffreddamento, pagare per la capacità della pompa di calore è inefficiente.La serie VC Max (8-30 CV singolo modulo, 32-90 CV combinazione multi-modulo) elimina completamente questa inefficienza.
Rimuovendo dal progetto le valvole di inversione e i tubi di recupero del calore, il sistema riduce il numero totale di componenti, accorcia le procedure di manutenzione,e riduce l'investimento iniziale, mantenendo i comandi intelligenti che definiscono la piattaforma V8.
Al centro si trova il META 2.0, un algoritmo a tre variabili che bilancia continuamente la distribuzione del refrigerante, i parametri termici,e velocità dei ventilatori, con un miglioramento annuo dell'energia superiore al 28% rispetto alle strategie di controllo tradizionali.
Due configurazioni di potenza coprono gli standard globali di elettrificazione: versione standard (380-415V/50(60) Hz) per i mercati internazionali,e versione per l'America Latina (220V/60Hz) su misura per le specifiche della rete regionale, entrambe connesse direttamente all'alimentazione del sito senza trasformatori esterni.
Le prestazioni di raffreddamento rimangono stabili tra -15°C e 55°C ambiente, la più ampia gamma di raffreddamento della sua categoria, supportata dalla compatibilità con 12 fattori di forma delle unità interne e più di 100 varianti di modelli.
Punti salienti della tecnologia
HyperLink 2.000m: Comunicazione topologica universale
Un circuito integrato di bus di comunicazione interno consente architetture di rete daisy-chain, tree, star e ring che vanno ben oltre il limite di daisy-chain dei sistemi convenzionali.La rigenerazione della forma d'onda proprietaria offre un'eccezionale immunità al rumore, preservando l'integrità dei dati in ambienti di edifici elettricamente rumorosi.la rete raggiunge ogni angolo di strutture commerciali di medie altezze.
ShieldBox IP55: Strategia di chiusura totale
Un compartimento elettrico ermeticamente sigillato mantiene ogni circuito isolato dai pericoli ambientali: umidità, sale nell'aria, polvere fine, pioggia,e l'intrusione di insetti sono tutti respinti al confine dell' recintoI dissipatori di calore a microcanale raffreddati con refrigerante mantengono le temperature delle giunzioni dei semiconduttori all'interno di un intervallo ottimale, anche quando l'aria esterna supera i 50°C.Questa filosofia di protezione ha dimostrato il suo valore nelle installazioni del deserto, siti costieri tropicali e zone industriali pesanti.
META 2.0 Logic a tre variabili + Programmazione energetica in 60 passaggi
L'algoritmo di controllo gestisce simultaneamente tre cicli di ottimizzazione: flusso di refrigerante, temperatura di alimentazione e volume dell'aria interna, aumentando l'efficienza dell'intero edificio del 28% o più ogni anno.Sessanta passaggi di capacità incrementale (40-100%, regolabile in incrementi dell'1%), allinea l'uscita con la domanda in tempo reale mantenendo la corrente di ingresso al di sotto delle soglie degli interruttori.riduzione dei rifiuti elettrici fuori orario.
55°C raffreddamento estremo + architettura a corrente continua
Rifrescamento continuo da -15°C a 55°C, superando i 52°C di riferimento T3, che la maggior parte dei concorrenti considera il loro limite superiore.,I ventilatori interni utilizzano motori a corrente continua senza spazzole con modulazione di velocità infinita, che adattano esattamente il carico senza sprecare nulla.convertendo fino a un 20% in meno di energia elettrica rispetto a modelli di motori CA equivalenti.
SuperSense 17-Point Monitoring + Virtual Sensor Fallback
Diciassette punti di misura distribuiti tracciano pressione, temperatura, velocità del refrigerante e caratteristiche di funzionamento del compressore in tutto il circuito.l'algoritmo del sensore virtuale stima il parametro mancante dai dati correlati, mantenendo il funzionamento ininterrotto, combinato con la ridondanza hardware a quattro livelli: sistema, compressore, motore ventilatore,e sensing VC Max fornisce la garanzia di disponibilità che gli occupanti commerciali si aspettano.

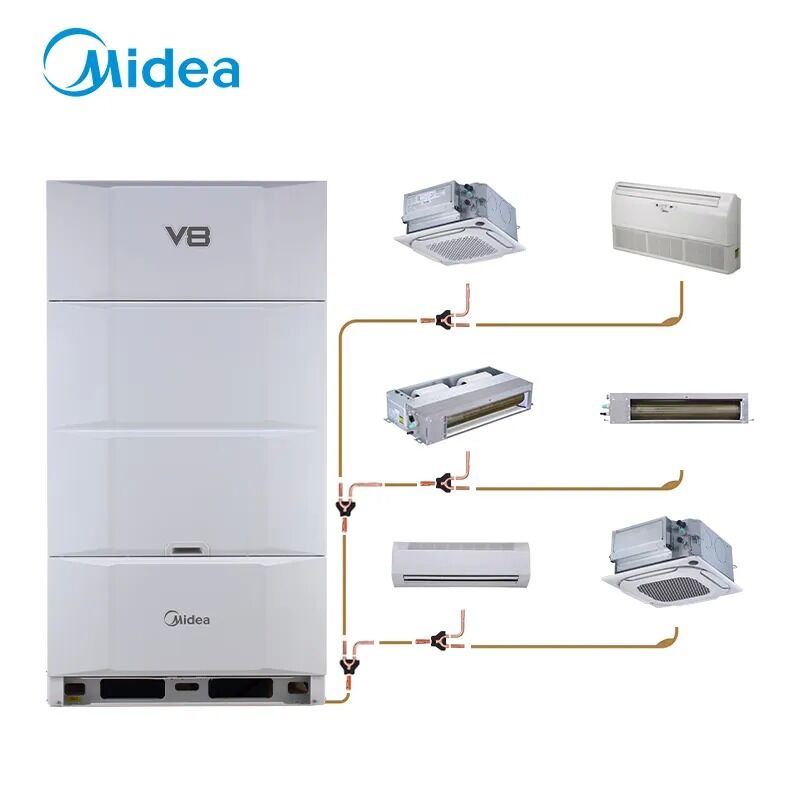

12 categorie di unità interne, più di 100 configurazioni
Nessun altro modello della famiglia V8 corrisponde all'ampiezza di compatibilità delle attrezzature interne di VC Max12 fattori di forma che coprono cassette di soffitto, unità con condotti, montate a parete, in piedi,e tipi combinatiI progettisti possono specificare l'esatto tipo di unità per ogni spazio: lobby con soffitti alti, sale server compatte, uffici aperti, corridoi degli hotel, aule e aree espositive al dettaglio.Un'unica piattaforma esterna soddisfa un intero edificio.
Piattaforme a doppia tensione per l'elettrificazione mondiale
La versione standard accetta un'alimentazione a 380-415V a tre fasi a 50 (60) Hz che copre l'Europa, il Medio Oriente, l'Africa e la maggior parte dell'Asia.La versione dell'America Latina accetta 220V trifase 60Hz progettato per l'infrastruttura di distribuzione di energia della regioneIn entrambi i casi non è necessario alcun trasformatore esterno, eliminando un costo e un potenziale punto di guasto.
Architettura di raffreddamento con piena intelligenza
L'eliminazione del ciclo della pompa di calore elimina la complessità meccanica: meno valvole, meno giunzioni di condotte, meno potenziali percorsi di perdite, mantenendo tutti i vantaggi digitali dell'ecosistema V8.Controllo della temperatura per zona, ottimizzazione dell'efficienza META 2.0, connettività BMS tramite Modbus e BACnet e protezione del condensatore Gold Fin rimangono tutti standard.VC Max offre il massimo valore per dollaro investito.
Scenari di applicazione e diffusione regionale
VC Max è distribuito in VRF per edifici per uffici, soluzioni VRF per hotel, sistemi VRF per scuole, sistemi VRF per ospedali e sviluppi al dettaglio / commerciali in tutto il mondo.
In Medio Oriente, le approvazioni SASO/ESMA/GCC convalidano il sistema per la distribuzione nel Golfo,mentre la capacità di raffreddamento a 55°C e la protezione da sabbia ShieldBox IP55 servono il clima estremo della penisola arabica.
I progetti latinoamericani beneficiano della configurazione 220V/60Hz appositamente progettata, eliminando la conversione di tensione e garantendo prestazioni tropicali affidabili.
Le installazioni del sud-est asiatico sfruttano le valutazioni dei monsoni tropicali, il rivestimento costiero Gold Fin e la comunicazione a lunga distanza di HyperLink per grandi complessi a uso misto.
In tutta l'Africa e in Europa, la durabilità di ShieldBox affronta diverse sfide climatiche, il marchio CE soddisfa i requisiti di conformità europei e il sistema si allinea con gli obiettivi energetici LEED/BREEAM.
Certificazioni: CE • IP55 • SASO • ESMA • GCC Standard • UL Anticorrosione • LEED Ready • BREEAM Ready • TÜV SÜD • ISO 9001/14001/45001
Specifiche tecniche
| Intervallo di capacità |
8-30 CV (singolo); 32-90 CV (combinazione) |
| Tipo di sistema |
VRF a scarico superiore solo per raffreddamento |
| Sistema di controllo |
Controllo intelligente a tre variabili META 2.0 |
| Comunicazione |
HyperLink con qualsiasi topologia, fino a 2.000 m |
| Protezione |
ShieldBox IP55 completamente chiuso |
| Distanza di raffreddamento |
-15°C a 55°C ambiente |
| Max. Lunghezza dei tubi |
1,100 m |
| Differenza di altezza massima |
110 m |
| Aumento dell'efficienza energetica |
Miglioramento annuo di oltre il 28% rispetto a quelli convenzionali |
| Potenza in standby |
3.5W ultra-basso |
| Sensori |
SuperSense 17 + backup del sensore virtuale |
| Risparmio |
Quadruple (unità, compressore, ventilatore, sensore) |
| Unità interne |
12 tipi, più di 100 modelli |
| Potenza (standard) |
380-415V/3Ph/50(60)Hz |
| Potenza (LATAM) |
220V/3Ph/60Hz |
Disponibili unità interne
- Cassetta a senso unico
- Cassetta a due vie
- Cassetta compatta a quattro vie
- Cassetta a quattro vie
- Dottore d'arco
- Dottore statico medio
- Alti condotti statici
- Montaggio a parete
- In piedi sul pavimento
- soffitto e pavimento
